一：低壓脈沖法

低壓脈沖法的適用范圍是通信和電力電纜的斷線，接觸不良，低阻性接地和短路故障以及電纜的全長和波速的測量。

一般步驟如下：

1．將面板上觸發工作方式開關置于“脈沖”（）位置。

2．將測試線插入儀器面板上輸入插座內，再將測試線的接線夾與被測電纜相連。若為接地故障應將黑色夾子與被測電纜的地線相連。

3．斷開被測電纜線對的局內設備。

4．搜索故障回波及判斷故障性質

　使儀器增益最大，觀察屏幕上有無反射脈沖，若沒有，則按照上述的方法改變測量范圍，每改變一檔范圍并觀察有無反射脈沖，一檔一檔地搜索并仔細觀察，至搜索到反射脈沖時為止。故障性質由反射回波的極性判斷。若反射脈沖為正脈沖，則為開路斷線故障，若反射脈沖為負脈沖，則為短路或接地故障。

5．距離測試，按增益控制鍵“▲或▼”使反射脈沖前沿最徒。然后按光標移動鍵“?或?”三秒左右快速移動，光標自動移至故障回波的前沿拐點處自動停下，此時屏幕上方顯示的距離即為故障點到測試端的距離。

二：直流高壓閃絡法

1.首先檢查觸發工作方式選擇開關位置于閃絡（　　）位置，傳播速度應為被測電纜的波速值。

2.適用范圍：故障點阻很高，尚未形成穩定通道，在一定的直流高壓作用下，可產生閃絡放電故障的電力電纜（即高阻閃絡性故障）。預防性進穿電壓試驗一般采用此法測試。

3.直流高壓閃絡故障持續時間有長有短，短的僅閃絡幾次即消失。直閃法波形簡單，容易判斷，故障測量的準確度較高，因此應珍惜該過程的測試。

4.直閃法的測試原理圖如圖。在實際測試時利用高壓設備和本公司高壓測試裝置，按圖所示線路連接。

T1　調壓器　　　　　　　　　2kVA

T2　高壓變壓器　　　　　　　0～10kV，2kVA

D　 高壓磚硅堆　　　　　　　反向電壓20kV，正向電流200mA

C   高壓電容器　　　　　　　0.1μF＞10kV

直流電壓表0～15kV，直流電流表500mA

放電球隙WY27001內:  電阻阻值：30±20/5kΩ

輸出電阻：500Ω±10%

5.接通儀器電源，屏幕出現視窗。然后逐步調節調壓器升高測試電壓，當故障點產生閃絡現象時，毫安表中電流突然增大，電壓表指針抖動。顯示屏上應出現圖所示波形。由次可知，t1～t2間為故障距離。

6.高壓直閃法的試驗電壓高幾千伏至幾十千伏，應遵守高壓操作規程。應將高壓試驗設備的接地端，放電球隙WY27001的地線端和儀器的地線直接接至電纜鉛包，鉛包要可靠地接大地。使用前應檢查高壓測試裝置內的水阻及分壓電阻是否正確。

三：沖擊高壓閃絡法

1. 沖閃法的適用范圍：故障電阻雖高但已形成穩定通道的電力電纜，高壓設備受容量限制，直流電壓加不上云，應改用沖閃法。其方法是通過放電球間隙向電壓加沖擊高壓，使故障點擊穿產生閃絡。凡直閃法和脈沖法無法測出的故障原則上均可用此法測試，適應范圍較大。

2.同樣須先檢查工作方式開關是否置于閃絡位置，高壓測試裝置中水陰及分壓電阻是否正確。

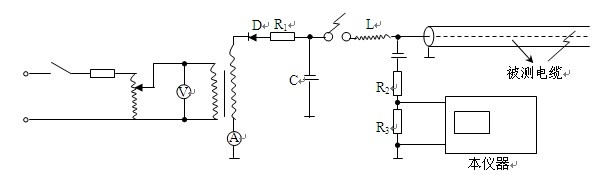

3.按圖所示線路連接設備。地線按要求接好。其中儲能電容C要求大于1μF，耐壓應能滿足試驗要求。其它設備要求與直閃法相同。電感一般取27001中的2或3，也可視被測電纜段的長度或根據反射波形適當增大或減小。

4.測試方法：調節調壓器升高試驗電壓至故障能被擊穿為止。WY27001放電調節器球間隙的距離應視故障電阻和試驗電壓能正常放電決定。沖擊閃絡故障點放電正常與否可由放電的全過程波形判斷。

5.亦可由球間隙放電響聲及電表指示判斷是否出現故障點擊穿閃絡現象。若放電不好可適當提高試驗電壓，加大球間隙距離或加大儲能電容器的容量。

6.故障距離的測試與前述方法相同。

希望這篇文章能幫助您！歡迎購買我公司的電纜故障智能測試儀！！
