概述
1. 引言

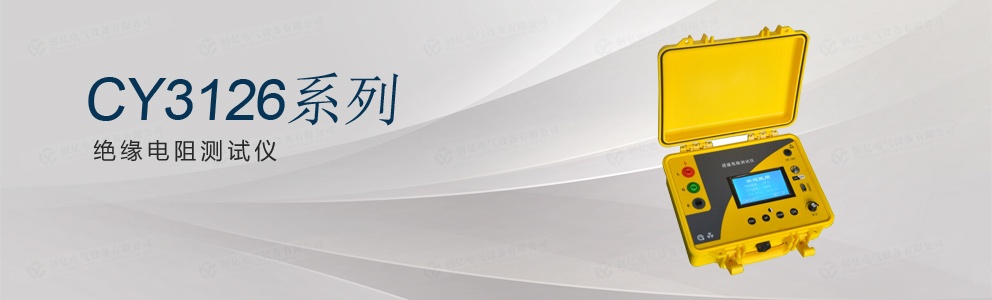

絕緣電阻測試儀，測試電壓最高可達10kV，可廣泛應用于變電站、發電廠等電氣設備的檢修，非常適合用于測試各種高電壓設備，包括開關設備，變壓器、電抗器、電容器、電動機，發電機和電纜等進行絕緣電阻（IR）、吸收比(DAR)、極化指數(PI)的測量。絕緣電阻測試儀執行DL/ T845.1-2004,SJ/T 11385-2008,CAT IV 600 V安全等級測試。絕緣電阻測試儀是早期識別、發現潛在設備故障的預防性或預測性維護計劃的完美測試工具。對保證產品質量和運行中的人身及設備安全具有重要意義，電氣產品的絕緣性能是評價其絕緣好壞的重要標志之一，它是通過絕緣電阻的測試來反映的。
2. 產品別稱
智能雙顯絕緣電阻測試儀、數字兆歐表、指針兆歐表、電動兆歐表、絕緣表、數字絕緣表、電動絕緣表絕緣電阻測試儀、絕緣測試儀、高壓絕緣測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、高壓兆歐表、電動搖表、水內冷發電機絕緣電阻測試儀、數字式自動量程絕緣電阻測試儀、兆歐表、搖表、高阻計。
功能特點
1. 采用數字處理技術，抗干擾性強，可在強電磁干擾環境下測量；
2. 容量大，能滿足高壓、高阻、大容量負載測試的要求；
3. 具有防震、防潮、防塵結構，適應惡劣工作環境；
4. 人機交互友好、美觀，顯示準確結果和數據變化趨勢；
5. 保護功能完善，能承受短路和被測電容殘余電壓沖擊；
6. 測量范圍最大可到20TΩ，自動切換量程；
7. 各檔位高電壓從零連續可調；
8. 自動測量R15、R60、R600，計算吸收比、極化指數；
9. 自動測量環境溫度、空氣濕度及測試時間；
10. 顯示測試時間，每15秒有蜂鳴提示，5分鐘無操作提示關機；
11. 測量完畢自動泄放高壓，泄放時間不超過30秒；
12. 能保存60組測量結果，且數據可20年不丟失；
13. 自帶RS232串行接口，可與計算機通信；
14. 外接打印機（選配）；
15. 測試前顯示帶電試品電壓并有相關提示；
16. 預設測試時間，自動停止測量；
17. 可以檢測泄露電流Ix和吸收電容Cx；
技術指標
|
額定測試電壓檔位 |
250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV |
||||||
|
輸出電壓誤差 |
±5% |
||||||
|
測量電阻范圍 |
上限值 |
500GΩ～20TΩ |
|||||
|
下限值 |
0.1MΩ |
||||||
|
準確度等級 |
5.0級 |
||||||
|
高壓顯示誤差 |
±( 5%?Ux + 1d ) |
||||||
|
溫度測量誤差 |
±0.5℃ |
||||||
|
泄漏電流顯示范圍及誤差 |
0.1nA~9.9mA 5% |
||||||
|
吸收電容顯示范圍及誤差 |
0.1pF~99μF 5% |
||||||
|
空氣濕度測量誤差 |
±2%RH |
||||||
|
短路電流 |
＜6mA |
||||||
|
電壓紋波 |
＜3% |
||||||
|
絕緣電阻 |
> 500 MΩ（測試線與機殼間） |
||||||
|
耐壓 |
AC10.0kV 50Hz 1min（測試線與機殼間） |
||||||
|
供電電源 |
14.8V 鋰電池 |
||||||
|
電池一次充電使用時間 |
30天 每天10次DAR和5次PI測試 |
||||||
|
工作溫度與濕度 |
0℃ ~ + 40℃ < 85%RH |
||||||
|
貯存溫度與濕度 |
- 20℃ ~ + 50℃ < 90%RH |
||||||
|
尺寸 |
325（L）×250（W）×130（H） |
||||||
|
重量 |
約 3.7kg |
||||||
|
測量電阻誤差 |
|||||||
|
電壓檔位 |
250 V |
500 V |
1.0 kV |
2.5 kV |
5.0 kV |
10.0 kV |
|
|
±( 3%·Rx + 1d ) |
1GΩ |
2GΩ |
4GΩ |
10GΩ |
20GΩ |
40GΩ |
|
|
±( 5%·Rx + 1d ) |
10GΩ |
20GΩ |
40GΩ |
0.1TΩ |
0.2TΩ |
0.4TΩ |
|
|
±( 10%·Rx + 2d ) |
100GΩ |
200GΩ |
0.4TΩ |
1TΩ |
2 TΩ |
4TΩ |
|
|
±( 25%·Rx + 2d ) |
500GΩ |
1TΩ |
2TΩ |
5TΩ |
10TΩ |
20TΩ |
|
