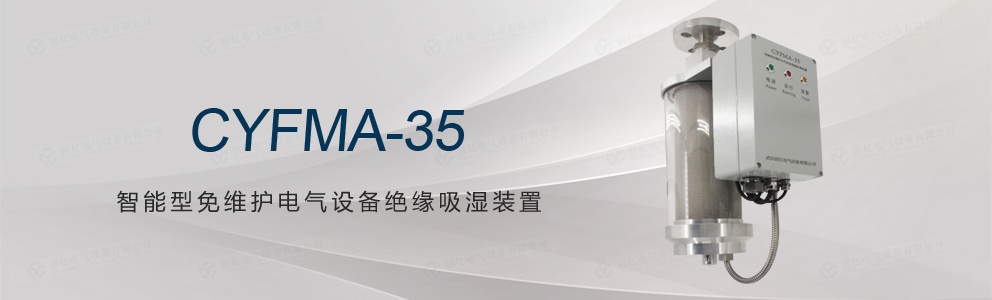

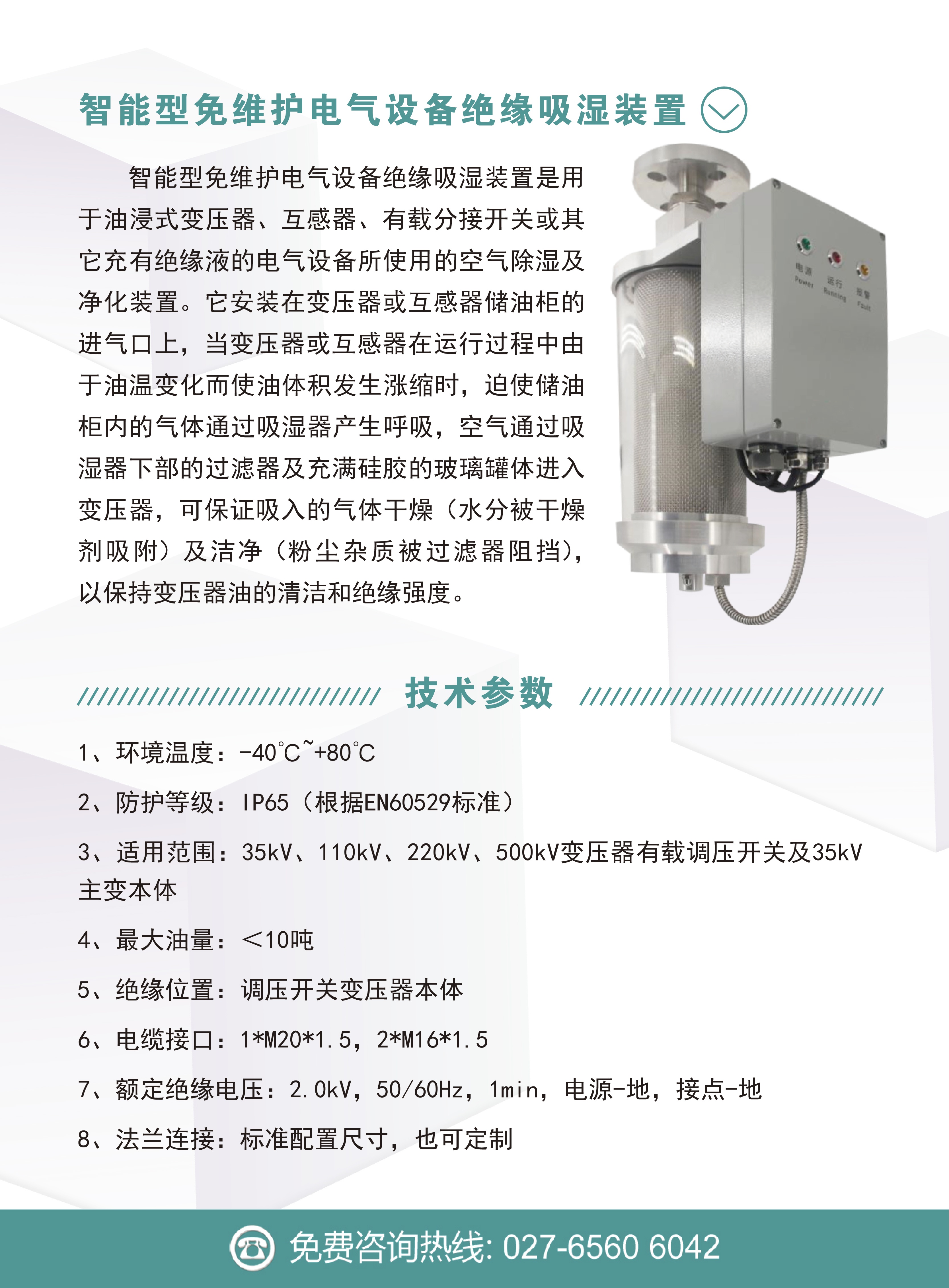

　　智能型免維護電氣設備絕緣吸濕裝置是用于油浸式變壓器、互感器、有載分接開關或其它充有絕緣液的電氣設備所使用的空氣除濕及凈化裝置。它安裝在變壓器或互感器儲油柜的進氣口上，當變壓器或互感器在運行過程中由于油溫變化而使油體積發生漲縮時，迫使儲油柜內的氣體通過吸濕器產生呼吸，空氣通過吸濕器下部的過濾器及充滿硅膠的玻璃罐體進入變壓器，可保證吸入的氣體干燥（水分被干燥劑吸附）及潔凈（粉塵雜質被過濾器阻擋），以保持變壓器油的清潔和絕緣強度。

內置干燥劑具有很強吸水能力，當吸水至飽和狀態時，吸濕重量可以達到干燥劑自身重量的30%-45%。干燥劑吸濕飽和后，吸濕器有多種方式智能控制干燥劑再循環使用。從而達到吸濕器免維護的目的。

工作原理

智能型免維護電氣設備絕緣吸濕裝置工作原理如下：當油枕在空氣中吸合（例如，由于負載減小）時，空氣通過燒結金屬過濾器進入設備內部。燒結金屬過濾器和防塵蓋對空氣中的塵土、沙子和其他微粒進行過濾。經過濾的空氣流經干燥室進行脫水，干燥室內裝有無色吸濕顆粒。除濕后的空氣通過油枕內的管路進一步升高。空氣的相對濕度由安裝在吸濕裝置連接法蘭上的濕度傳感器測量。

該相對濕度是干燥劑的飽和指示劑。當超過預定濕度值時，干燥劑通過安裝在干燥室內的加熱元件進行烘干。在烘干過程中，溫度還可通過安裝在連接法蘭內的溫度傳感器進行監控。烘干過程中所產生的水蒸汽通過對流在安裝在底部金屬法蘭上的吸濕器進行冷凝。冷凝水通過燒結金屬過濾器流出設備。干燥劑無需進行更換和再生維護。

技術參數

1、環境溫度：-40℃~+80℃

2、防護等級：IP65（根據EN60529標準）

3、適用范圍：35kV、110kV、220kV、500kV變壓器有載調壓開關及35kV主變本體

4、絕緣位置：調壓開關變壓器本體

5、安裝位置：接變壓器儲油柜

6、最大油量：＜10噸

7、使用材料：防海水、變壓器油、紫外線腐蝕

8、干燥劑：無色環保型硅膠

9、干燥劑量：1.5Kg

10、設備整體：10Kg

11、電纜接口：1*M20*1.5，2*M16*1.5

12、接線端子：2.5平方，AWG12-8軟電纜

13、通風閥：防凝露產生

14、輸出信號：RS485

15、額定電壓：230VAC±10%，50/60Hz

16、加熱電流：2A

17、額定絕緣電壓：2.0kV，50/60Hz，1min，電源-地，接點-地

18、法蘭連接：標準配置尺寸，也可定制
