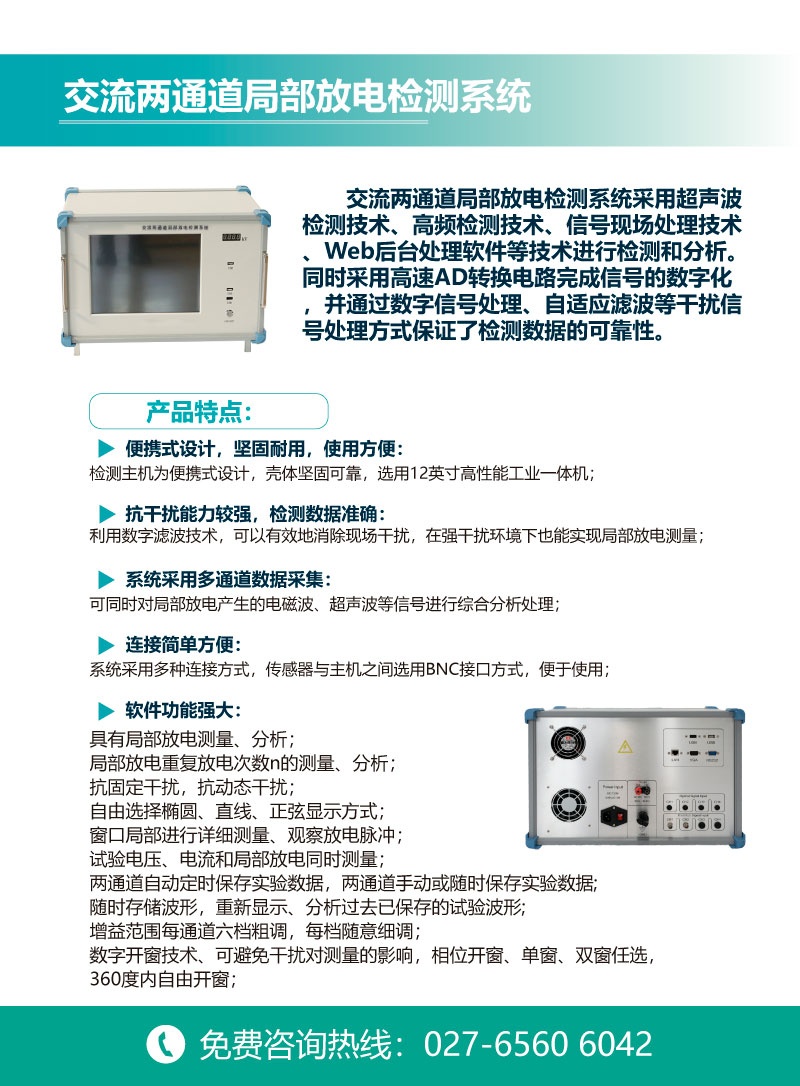

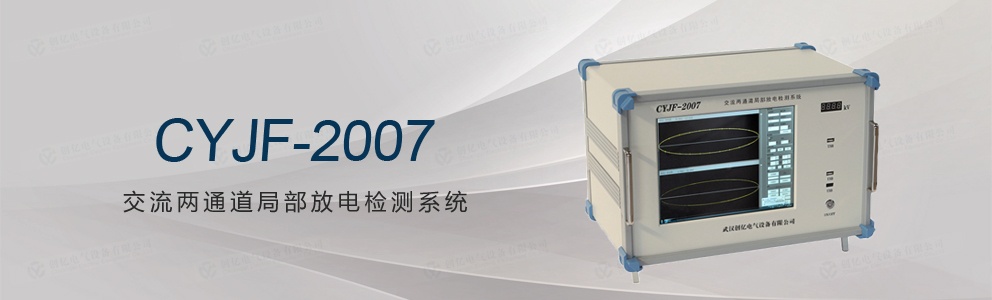

交流兩通道局部放電檢測系統是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。
整套設備采用超聲波檢測技術、高頻檢測技術、信號現場處理技術、Web后臺處理軟件等技術進行檢測和分析。同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。使用該設備對高壓電氣設備進行局放帶電巡檢，便于工作人員及時對高壓電氣設備的運行狀態進行評估，為設備的維修提供了依據，也可為運行設備的故障點進行跟蹤測試，大大提高高壓電氣設備運行的可靠性、安全性和有效性。
交流兩通道局部放電檢測系統由主機、局放檢測軟件、電流互感器、輸入單元、高壓校準脈沖發生器、輸入適配器、天線放大器以及連接線組成。
功能特點
便攜式設計，堅固耐用，使用方便：檢測主機為便攜式設計，殼體堅固可靠，選用12英寸高性能工業一體機 ；
抗干擾能力較強，檢測數據準確：利用數字濾波技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量 ；
系統采用多通道數據采集：可同時對局部放電產生的電磁波、超聲波等信號進行綜合分析處理 ；
連接簡單方便：系統采用多種連接方式，傳感器與主機之間選用BNC接口方式，便于使用 ；
軟件功能強大：具有局部放電測量、分析，局部放電重復放電次數n的測量、分析，抗固定干擾，抗動態干擾，自由選擇橢圓、直線、正弦顯示方式，窗口局部進行詳細測量、觀察放電脈沖，試驗電壓、電流和局部放電同時測量，兩道自動定時保存實驗數據，兩通道手動或隨時保存實驗數據，隨時存儲波形，重新顯示、分析過去已保存的試驗波形，增益范圍每通道六檔粗調，每檔隨意細調，數字開窗技術、可避免干擾對測量的影響，相位開窗、單窗、雙窗任選，360度內自由開窗，四通道測量有效地抑制干擾脈沖信號，并同時測量?jī)蓚€(gè)試品或一個試品的多個測量點的局部放電信號，方便地分析局部放電信號的來源，內、外同步隨意選擇 ；
本軟件局部放電顯示結果符合IEC60270標準 ；
本裝置采用外接電源供電方式，使用只需提供AC220V±10%交流電源即可 。
技術參數
適用范圍：具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于柱上開關、互感器、干式變壓器、油浸式變壓器、高壓斷路器、耦合電容器、電抗器、電容套管、高壓開關等試品進行局部放電實驗及其他科學實驗研究
環境溫度：－15℃～+50℃
相對濕度：≤95%（20℃）
海拔高度：≤3000m
測量通道：2/4個獨立測量通道
采樣精度：12Bit
采樣速率：每通道最大100MHz
檢測靈敏度：0.1pC
測量范圍：0.1pC～10000nC
動態范圍：大于80dB
可測試品的電容量范圍：6pF～250μF
測量頻帶：3dB帶寬10kHz～1MHz
試驗電源頻率范圍：50-400Hz
程控濾波器分段：低端頻率10K、20K、40K，80K；高端頻率100K、200K、300K，1000K
本量程非線性誤差：5%
量程：X1，X10，X100，X1000，X10000，X100000（>120dB）
抗電壓沖擊能力：5000V，在各輸入口和電源端（正、負、AC）
電源：AC220V±10%；頻率45-65Hz；功率＜500W
