產品簡介
HMZGF-300kV/5mA直流高壓發生器采用分體式設計，300kV/5mA額定輸出高壓直流300kV，額定輸出直流電流10mA。具有具有過壓、過流、零壓啟動和故障保護功能，電壓保護值可整定，紋波系數小、電壓輸出穩定可靠、無噪音。同時具有0.75倍電壓切換功能，方便進行直流耐壓試驗或氧化鋅避雷器直流泄漏電流試驗。
【別名】：300kV直流高壓發生器共有三個等級，分別為300kV/2mA直流高壓發生器、300kV/5mA直流高壓發生器、300kV/10mA直流高壓發生器

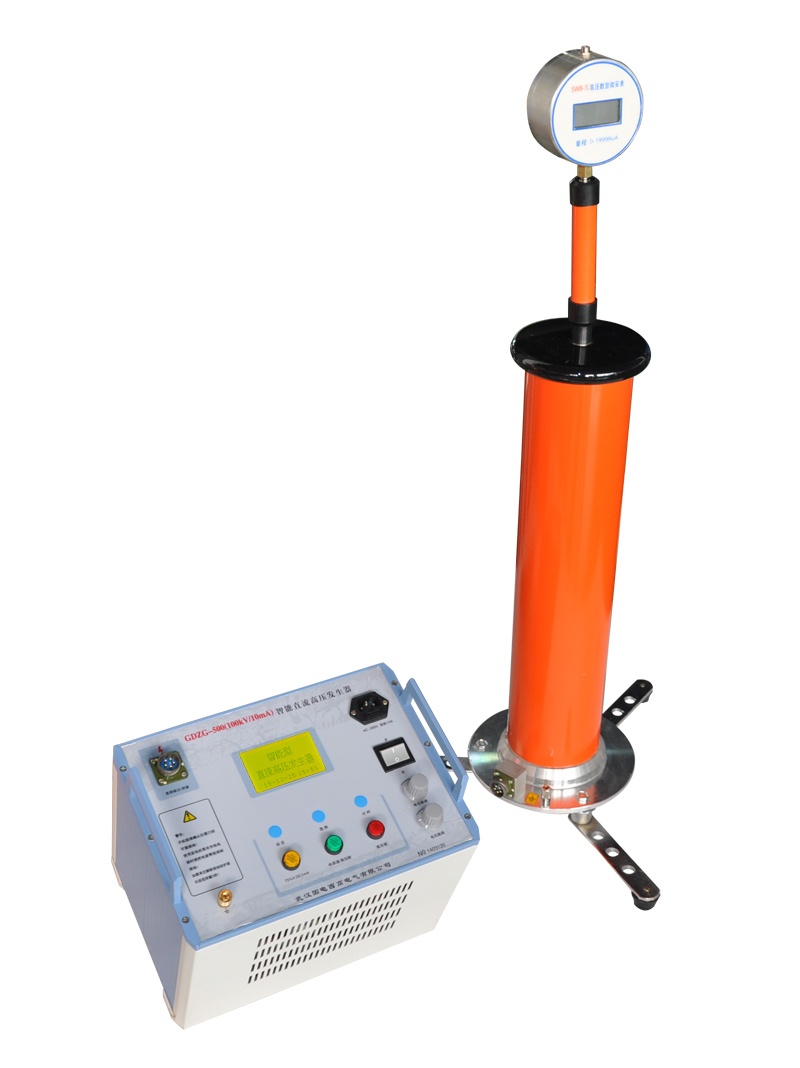

【結構】：300kV/5mA直流高壓發生器結構設計主要由控制箱、倍壓筒、高壓微安表、限流電阻、放電棒5個部分組成。
【應用】：直流高壓發生器是電力部門現場高壓試驗時直流高壓發生專用配套設備，同時還可以進行氧化鋅避雷器直流參考電壓試驗及直流泄漏電流試驗。直流高壓發生器適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
功能特點
技術參數
300kV直流高壓發生器 - 主要參數
| 型號 | HMZGF-300kV/2mA | HMZGF-300kV/5mA | HMZGF-300kV/10mA |
| 額定電壓(kV) | 300kV | 300kV | 300kV |
| 額定電流(mA) | 2mA | 5mA | 10mA |
| 額定功率(W) | 600W | 1500W | 3000W |
| 控制箱質量(kg) | 6.5 | 7.5 | 9.5 |
| 倍壓筒質量(kg) | 11 | 11.5 | 13.5 |
| 倍壓筒高度(mm) | 1250 | 1250 | 1250 |
300kV直流高壓發生器 - 基本參數
| 精度（電壓、電流） | ±(1.0%讀數＋2個字) | |
| 紋波系數 | ≤0.5% | |
| 電壓穩定度 | 電源電壓±10%時，≤1% | |
| 過載能力 | 空載電壓可超出額定電壓10%使用10分鐘，最大充電電流為1.25倍額定電流 | |
| 帶電容負荷能力 | 被試品電容量無限制 | |
| 可用1.5倍的額定電流充電 | ||
| 運行時間 | 間斷使用：額定負載30分鐘 | |
| 1.1倍額定電壓使用：10分鐘 | ||
| 供電電源 | 單相AC 220V±10%、50Hz（60Hz） | |
| 工作環境 | 溫度：-10℃～+40℃，濕度：室溫為25℃時不大于85%（無凝露） | |
| 倍壓筒特點 | 電氣絕緣倍壓筒、空氣絕緣、無泄漏之慮 | |
| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%） 最適合氧化鋅避雷器試驗 | |
| 零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等保護功能。過壓保護采用數字撥碼開關，一目了然 | ||
| 注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權。 | ||
參考標準
DL/T 848.1-2004、DL/T 596-2005、DL/T 474.2-2006
